一、本章定额适用于城市轨道交通工程中的35kV以下新建、扩建供电工程。
二、本章定额中变压器和屏柜等主要设备的安装只包括安装地点的就位运输。所内大型设备及主要材料需要增加的轨道运输,执行第13节相应定额。
三、本章定额相关费用的规定。
1.室内脚手架搭拆费用按人工费的5%计算。
2.操作高度离楼地面5m以上、20m以下的供电工程,按全部定额人工费乘以系数1.2计算。
四、限界检测执行第4节柔性接触网定额。
五、变电所。
1.网栅制作安装定额根据“供电设备安装通用图整流变压器室网栅”编制,轨道交通工程变电所的网栅制作安装均按此执行。
2.设备基础的预埋、安装、设备运输执行第13节相应定额。
3.屏柜接线定额按照牵引降压混合变电所所内二次电缆接线图综合编制。
六、杂散电流。
1.排流柜安装不包括基础制作安装,基础制作安装执行第13节相应定额。
2.单向导通装置基础制作安装不包括上轨电缆敷设。
3.杂散电流系统按照一个作面不大于30km编制。
七、电力监控。
1.设备基础预埋执行第13节相应定额。
2.光纤熔接点按照室内、室外施工综合考虑。
八、柔性接触网。
1.人工、机械根据通用的接触网施工图纸编制。
2.本节基坑开挖中支柱坑开挖和拉线坑开挖不包括渣土外运,发生时执行其他章相应定额。其中基坑开挖定额,在无地下水情况时应取消水泵。
3.接地干线、接地极安装执行第11节相应定额。
九、刚性接触网。
1.接地干线、接地极安装执行第11节相应定额。
2.刚性接触网冷热滑试验执行第4节冷热滑试验定额。
十、接触轨。
1.接触轨、防护罩支架定额主要适用于接触轨下部受流供电方式。
2.搭接防护罩包含支架防护罩、电连接防护罩、端部弯头防护罩。
3.本节电动隔离开关柜、手动隔离开关柜安装不包括设备运输,发生时执行第13节相应定额。
4.均、回流箱安装执行第4节相应定额。
5.标志牌安装、警示牌安装、冷滑试验执行第4节相应定额。
6.接地极执行第11节相应定额。
十一、单轨跨座式接触网。
1.设备引线、电缆端子制作安装执行第9节相应定额。
2.接地极执行第11节相应定额。
十二、动力照明。
1.低压配电屏、柜按照基础槽钢上落地安装方式编制。
2.本节动力照明系统安装项目未包含屏、柜基础预埋安装,基础预埋安装执行第13节相应定额。
3.本节已包含低压配电箱、插座箱角钢支架制作的工作内容。
4.本节已包括利用摇表测量绝缘及一般灯具的试亮工作,但不包括调试工作及全负荷试运行。
5.动力照明系统电缆敷设执行第9节相应定额。
6.动力照明系统设备接地干线安装执行第11节相应定额。
7.高架区间灯具安装未考虑铁杆内的电缆敷设,应执行第10节相应定额。
8.各型灯具的引导线,均已综合在定额内,执行时不得换算。
十三、电缆。
1.电缆敷设按照地铁隧道、地面线路和高架区间正常施工条件编制,不包括在积水、水底、井下等特殊条件的电缆敷设。
2.电缆敷设预留长度按设计图示规定的预留长度计算;设计图纸无规定时按下表规定的预留长度计算。
注:电缆附加及预留的长度是电缆敷设长度的组成部分,应计入电缆长度工程量之内。
十四、配管配线。
1.接线盒安装综合接线盒、开关盒的明装和暗装的工作内容。
2.照明线路按线芯材质分为铝芯和铜芯,动力线路一律按铜芯编制。按导线截面(mm2以内)划分定额,多芯软导线按导线芯数和导线截面(mm2以内)划分定额。
3.本节照明路线穿线考虑最大截面为4mm2,超过4mm2则执行动力线路穿线相应定额。

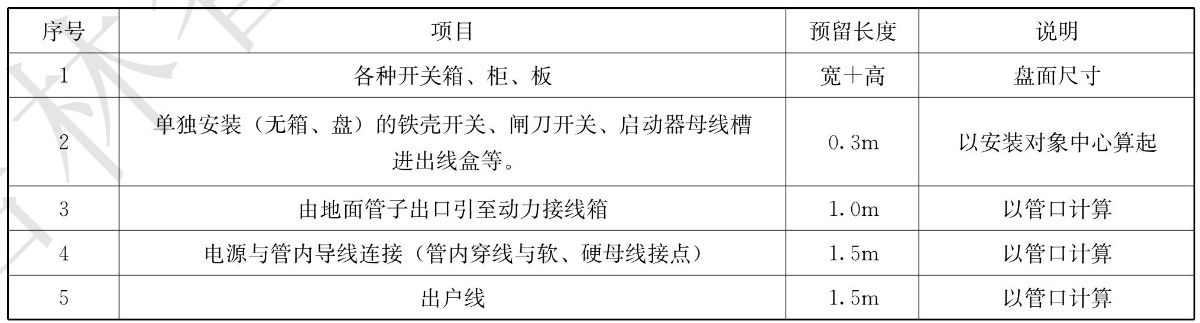

4.灯具、开关、插座、按钮等接线的预留线,已分别综合在相应的定额中;连接设备导线的预留长度,设计图无规定时应按下表计算。
十五、接地装置。
1.垂直接地体安装按材质分为铜质接地体和钢质接地体两类。
2.沟槽开挖及回填分为土质和石质两种。
3.水平接地体敷设按材质分为铜质和钢质两类,铜质水平接地体敷设中水平接地体焊接按照熔焊接工艺编制。
4.接地干线制作安装分为变电所内安装和区间安装两类,分别按扁铜接地干线和扁钢接地干线划分定额,按螺栓连接编制。
5.接地引出线安装采用非磁性钢管灌装环氧树脂与紫铜排热熔接工艺编制。
6.接地电缆敷设执行第8节相应定额。
7.机械台班消耗量中潜水泵根据实际施工现场条件调整。
十六、感应板。
1.感应板电连接制作安装、接地电缆制作安装不包括在内,发生时另行计算。
2.感应板安装调整垫片按平均值综合编制。
十七、其他。
1.本节设备运输仅适用于变压器、屏柜大型设备从地面仓库(或堆料点)至地面、地下或高架安装地点的运输。
2.本节设备基础预埋适用于屏柜大型设备及变压器的基础预埋。
一、变电所。
1.铜母排安装按截面积分类,长度以“10m”计算。
2.网栅制作安装以“间隔”计算,其间隔为长3m乘以高2.5m面积尺寸。设计面积尺寸变化时,间隔面积按变化相应增加系数。
3.蓄电池安装以“组”计算,按每组9个综合编制。
二、杂散电流。
1.单向导通装置基础制作安装按设计图示以“处”计算。
2.排流柜、单向导通装置安装按设计图示以“面”计算。
3.参比电极、参比电极接线盒、上位机、测防端子电连接安装按设计图示数量以“个”计算。
三、电力监控。
1.工作台安装按图示尺寸以“m”计算。
2.光缆熔接按芯数分类以“根”计算。
四、柔性接触网。
1.接触线、馈线、架空地线敷设按设计图示以“条·km”计算。
2.铜绞线、电缆敷设按设计图示以“m”计算。
3.柔性悬挂打孔安装按设计图示以“处”计算,每处按4个孔编制。
五、刚性接触网。
1.汇流排、接触线、架空地线按设计图示以“条·km”计算。
2.铜绞线、电缆按设计图示以“m”计算。
3.刚性悬挂打孔安装按设计图示以“处”计算,每处按2个孔编制。
六、接触轨。
1.防护罩卡子安装按设计图标示以“100个”计算。
2.接触轨安装按设计图示以“条·km”计算。
3.接触轨中心锚结以“套”计算,1套分为2个连接板。
4.限界测量、冷滑试验、热滑试验、接触轨受电按设计图示均以“条·km”计算。
七、单轨跨座式接触网。
1.接触线架设长度按设计图示尺寸计算,扣除弯头的长度。
2.悬挂调整工程量(含冷、热滑试验后的调整)及冷滑试验、热滑试验按设计轨道线路长度乘以2计算。
3.电连接安装以电连接线的根数计取,每根为1处。
八、动力照明。
1.低压配电箱、插座箱安装以“面”计算。
2.灯具安装按设计图示数量以“套”计算。
3.开关插座安装按设计图示数量以“10套”计算。
九、电缆。
1.电缆支架按单立柱编制,双立柱按单立柱乘以2计算。
2.电缆支架膨胀螺栓的规格、型号及用量按设计图示确定。
3.顶棚和侧壁电缆支架安装高度超过4.5m,人工、机械乘以系数1.2计算。
4.不锈钢电缆桥架按本章钢制电缆桥架的人工、机械乘以系数1.1计算。
5.电缆桥架、隔板发生时应另行计算。
6.钢制桥架主结构设计厚度大于3mm时,人工、机械乘以系数1.2计算。
7.钢制槽式桥架支撑件应执行顶板3层及以下电缆支架安装定额。
8.槽式桥架落地安装未包括,发生时另行计算。
9.电缆穿管敷设应执行电缆沿竖直通道敷设的定额,工程量乘以系数2计算。
10.本节电力电缆头均按铜芯电缆编制。
11.开孔以“处”计算,一处大小为15cm×15cm,墙深30cm。
12.电力电缆敷设定额项目,除单轨跨座式高架区间外,按多芯电力电缆综合考虑。单芯电力电缆敷设按照同截面电缆敷设定额乘以系数0.7,截面400mm2以上至800mm2的单芯电力电缆敷设,按照400mm2电力电缆敷设定额乘以系数1.35,截面800mm2以上至1600mm2的单芯电力电缆敷设,按照400mm2电力电缆敷设定额乘以系数1.85。
13.在井下敷设电缆,施工人工费乘以系数3。
14.单轨跨座式高架区间10kV及以上交流电力电缆敷设和1500V直流电缆敷设定额按单芯编制,三芯电力电缆敷设时其人工、机械乘以系数1.5,五芯电力电缆敷设时乘以系数2,六芯电力电缆敷设时乘以系数2.4。
十、配管配线。
1.管线敷设按设计图示尺寸以“100m”计算。
2.配管长度按设计图示尺寸以“延长米”计算,不扣除接线箱、灯位盒、开关盒所占的长度。
3.接线盒安装设计图示以“10个”计算。
4.管内穿线按“100m单线”计算;多芯软导线按“100m/束”计算。
十一、接地装置。
1.垂直接地体按设计图示尺寸以“根”计算,每根垂直接地体按2.5m编制。
2.沟槽开挖及回填按设计图标尺寸以“m3”计算。
3.接地引出线安装按计图标尺寸以“处”计算。
4.降阻剂施放按设计图示以“kg”计算。
5.接地电阻测试一个车站接地网为一个系统,按设计图示以“系统”计算。
6.水平接地体敷设按设计图示尺寸以“10m”计算,不包括搭接、熔接预留长度。
7.接地干线制作安装按设计图示尺寸以“10m”计算。
8.接地母排制作安装按设计图示尺寸以“10m”计算。
十二、感应板。
1.混凝土轨枕钻孔预植按设计图示数量以“个”计算。
2.感应板安装、调整按设计图示尺寸以“100m”计算。
十三、其他。
1.屏柜运输以“面”计算。
2.变压器运输按容量以“台”计算。
3.屏柜基础预埋按柜体底面半周长以“面”计算。
4.变压器预埋件按容量以“台”计算。
