第5章 锚喷支护工程
|
说明

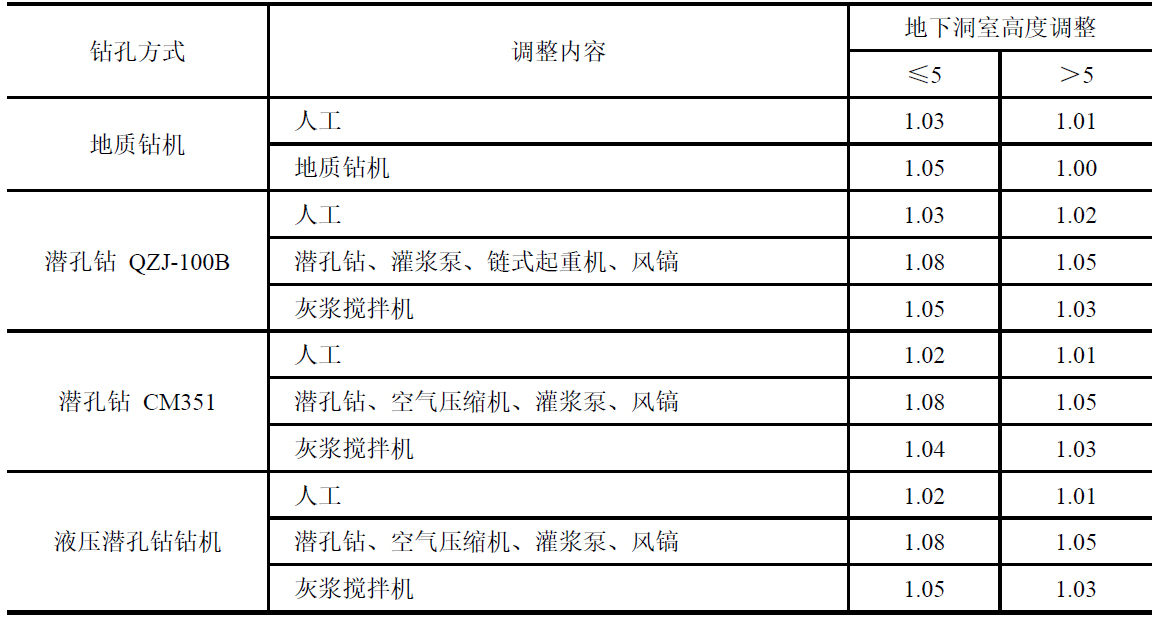

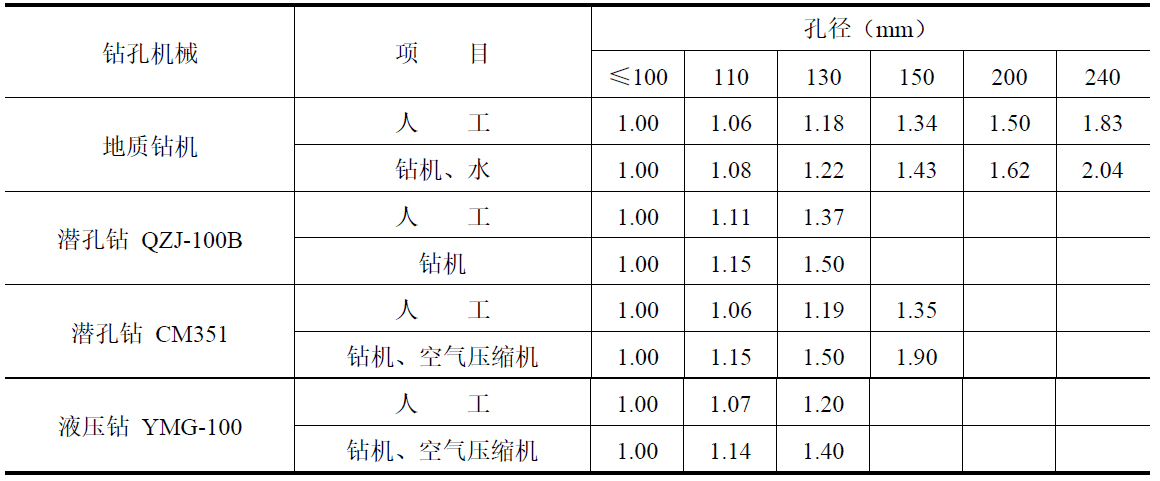

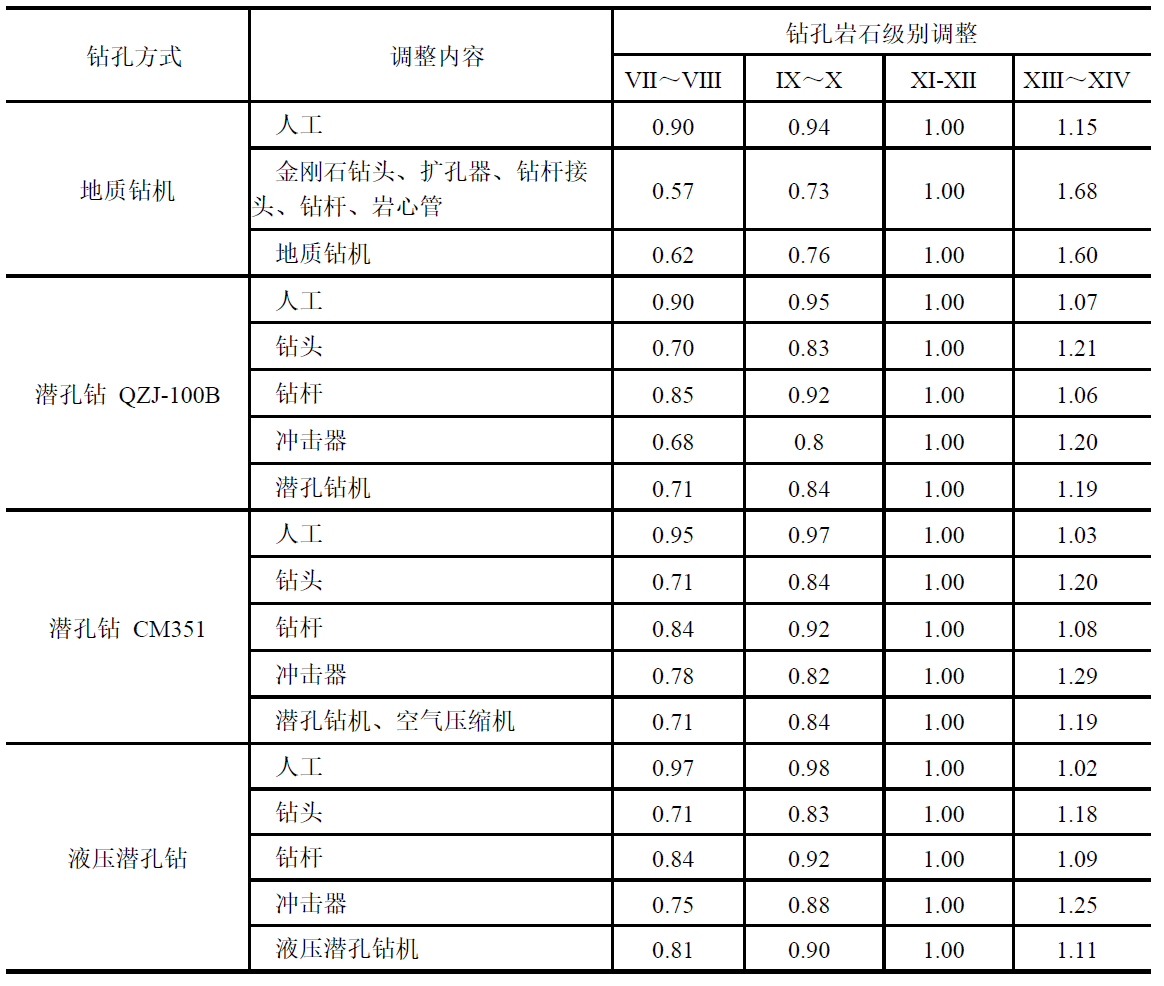

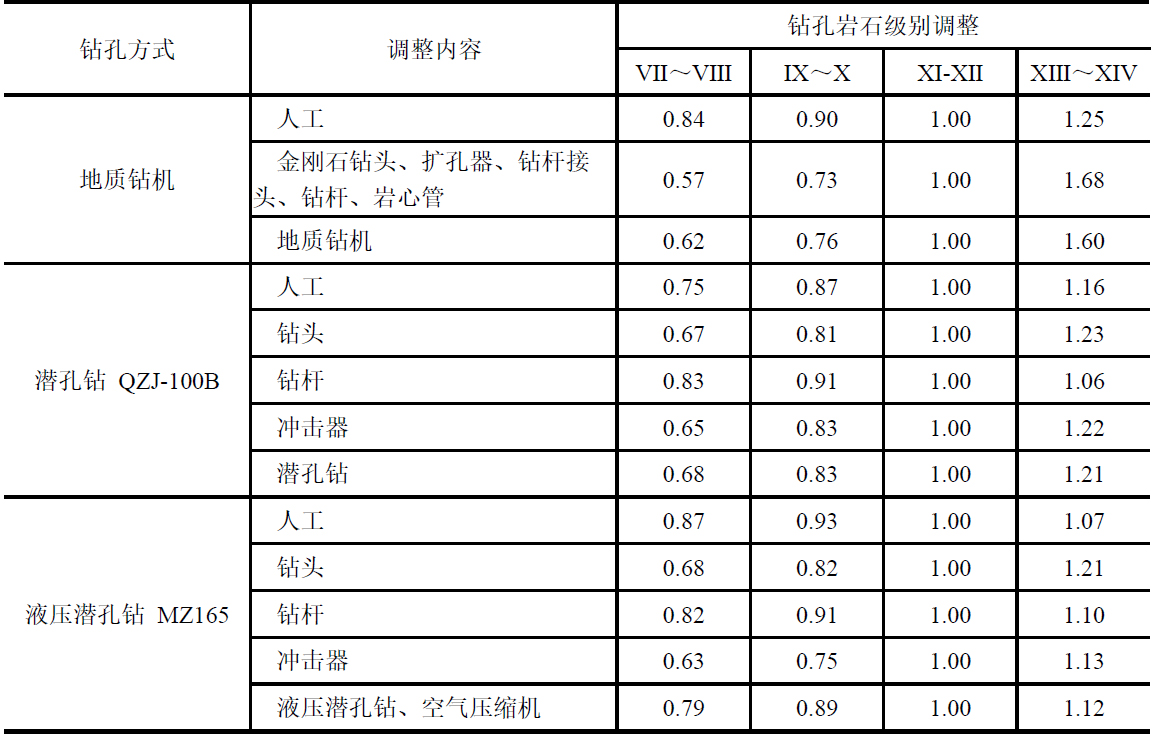

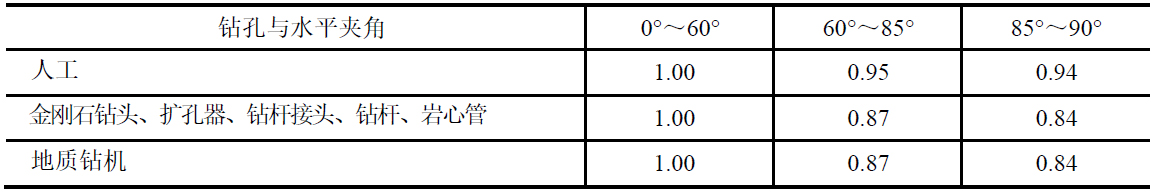

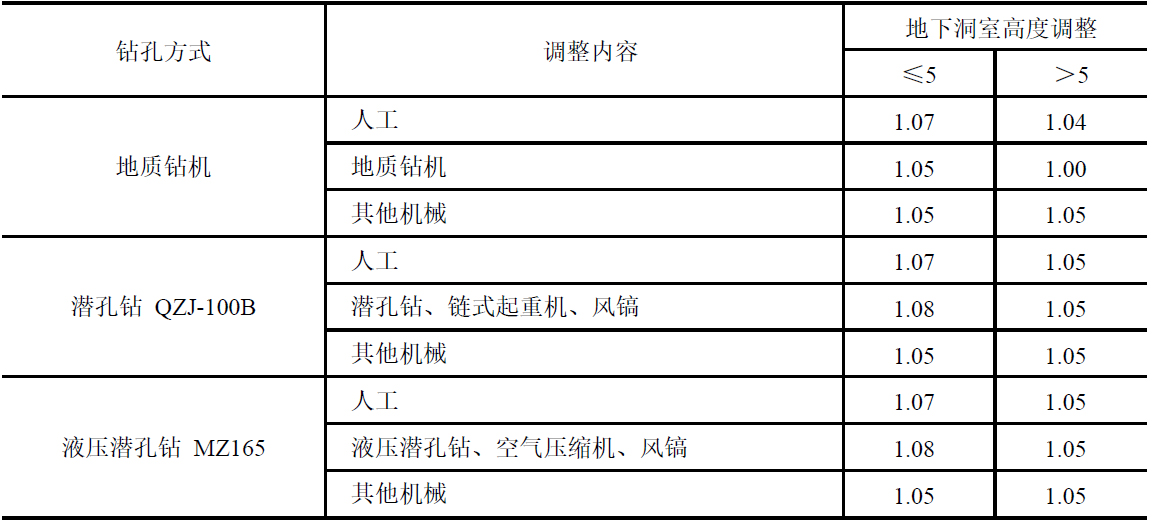

一、本章包括锚杆支护、钢筋土钉、岩体预应力锚杆及锚索支护、混凝土预应力锚索制作及安装、超前支护、主动、被动防护系统、岩石面喷浆、混凝土面喷浆、喷混凝土等,共74节。 二、本章定额计量单位,锚杆按“根”计,钢筋土钉按“根”计,锚索按“束”计,跟管钻锚索孔、超前支护钻孔按“m”计,超前支护注浆按“m3”计,主动、被动防护系统“m2”计。定额所列示长度为设计锚杆(索)嵌入岩体的有效长度,按规定应预留的外露部分及加工制作过程中的损耗等,均已计入了定额中。设计超出有效长度时,定额中锚杆材料消耗量按设计长度加上外露0.1m后调整计算。普通锚杆材料为低合金钢筋。各类锚杆加工费用已包含在定额中。 三、药卷锚杆定额按全孔段锚固拟定,药卷材料(包括树脂药卷、水泥药卷)为充满相应孔径的胶凝材料,使用定额时可根据选用的黏结胶凝材料规格进行换算。 四、主被、动防护网系统按覆盖投影面积计算,定额中已包含施工损耗。 五、喷浆(混凝土)定额以喷后的设计有效面积(或体积)计算,定额中已包括拌制、运输、回弹等施工损耗。 六、加强长砂浆锚杆,按3根锚杆拟定,锚杆根数不同时,按设计要求的孔径调整定额。其中钻头规格、钻杆直径可根据孔径大小配套确定。 孔径调整系数:人工、水、钻机、空气压缩机定额按表5-1调整。 表5-1 孔径调整系数 七、岩体预应力锚杆(索)定额均按按露天作业、钻Ⅺ-Ⅻ岩石拟定。地下洞室作业时定额分别按表5-2、5-3调整,钻不同级别岩石时定额分别按表5-4、表5-5调整。 表5-2 地下洞室作业调整系数表(适用于岩体预应力锚杆) 注:其他机械包括灰浆搅拌机、灌浆泵、电焊机、风砂枪、汽车起重机、张拉千斤顶、电动油泵、载重汽车。 表5-3 地下洞室作业调整系数表(适用于岩体预应力锚索) 表5-4 不同级别岩石调整系数表(适用于岩体预应力锚杆) 表5-5 不同级别岩石调整系数表(适用于岩体预应力锚杆) 八、定额5.36、5.52、5.55、5.58节中地质钻机钻锚杆(索)孔,定额按钻孔与水平夹角0°~60°拟定,钻孔与水平夹角不同时,按表5-6系数调整。 表5-6 钻孔与水平夹角调整系数表 九、定额5.52-5.62节列出了每束锚索钢绞线(钢丝)的根数,如设计要求的钢绞线(钢丝)根数与定额不同时可调整定额数量,张拉机械的规格型号与锚具配套选取。 十、定额5.52-5.60节综合了锚索钻孔、制作、安装。当地质条件复杂,成孔难度较大时,可参考预算定额编制补充定额。 十一、本章定额不含所需施工操作平台搭拆费,对定额中列示空气压缩机的子目,相应钻机台时费计算时不再计算用风费用。 十二、喷浆、喷混凝土各节定额中不包括挂网制作安装,其费用按有关定额另行计算。喷射钢钎维混凝土,可参照本章定额5.68-5.73节子目对材料项目进行增减调整。 |
